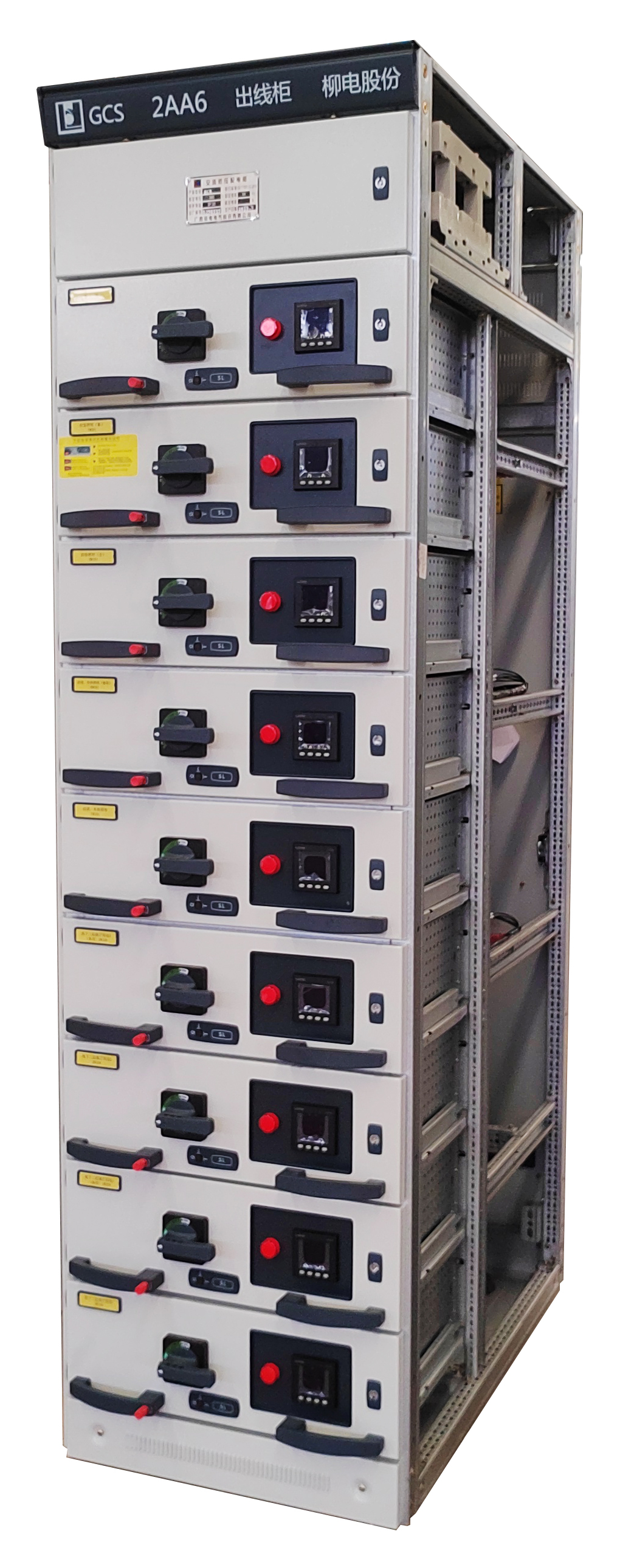

GCS型低压抽出式成套开关设备
GCS型低压抽出式成套开关设备适用于额定工作电压400V（690V），交流三相五线、三相四线、三相三线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机构中控制之用。
本产品符合：GB7251·12《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC60439．1《低压成套开关设备和控制设备》标准。
PRODUCTS
GCS型低压抽出式成套开关设备适用于额定工作电压400V（690V），交流三相五线、三相四线、三相三线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机构中控制之用。
本产品符合：GB7251·12《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC60439．1《低压成套开关设备和控制设备》标准。
主要技术参数
序号 | 名称 | 单位 | 数据 | |
1 | 额定绝缘电压 | V | 690、1000 | |
2 | 额定工作电压 | V | 400、690 | |
3 | 辅助电路额定电压 | V | AC：220、380 DC：110、220 | |
4 | 额定频率 | Hz | 50～60 | |
5 | 额定电流 | 水平母线 | A | 630～3150 |
垂直母线 | A | 630、1000、1250 | ||
6 | 额定短时耐受电流 | kA/s | 50、80、中性母线30 | |
7 | 额定峰值电流 | kA/s | 10.5/0.1、176/0.1 | |
8 | 功能单元（抽屉）分断能力 | kA | 50（有效值） | |
9 | 外壳防护等级 | IP30、IP40 | ||
10 | 母线设置 | 三相四线制、三相五线制 | ||
11 | 操作方式 | 就地、远方、自动 | ||
